新圖發布∣中南標《預應力高強混凝土空心方樁》發布
標辦新聞
03-03
2023
圖集名稱：預應力高強混凝土空心方樁
圖集編號：23ZG210
生效日期：2023年3月1日
統一書號：155160·3677
批準文號：中南標辦公告第27號
主編單位：湖北省建筑設計院有限公司
協編單位：湖北三和管樁有限公司
內容簡介：

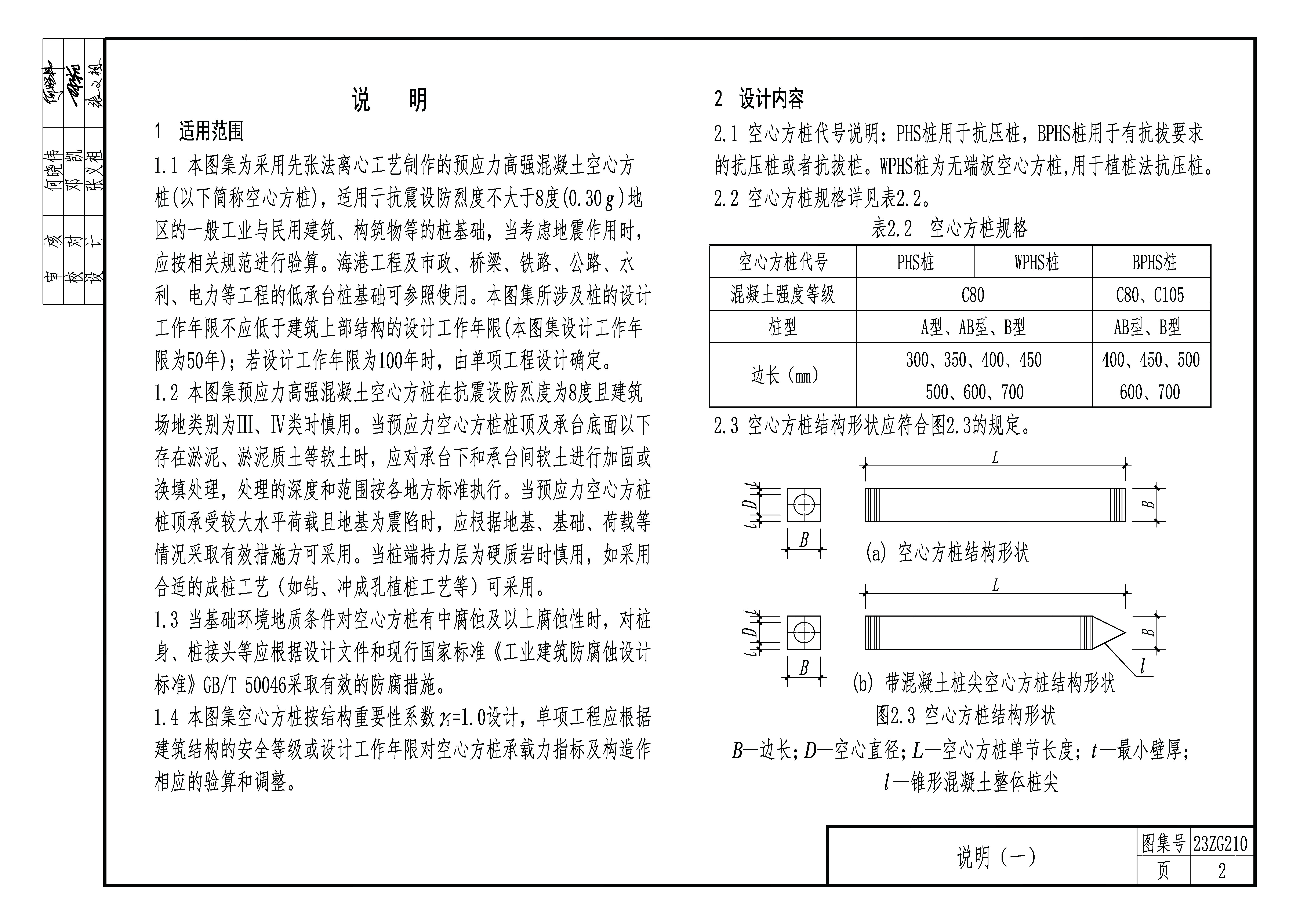

1、適用范圍
1.1本圖集為采用先張法離心工藝制作的預應力高強混凝土空心方樁(以下簡稱空心方柱)，適用于抗震設防烈度不大于8度(0.30g)地區的一般工業與民用建筑、構筑物等的樁基礎，當考慮地震作用時,應按相關規范進行驗算。海港工程及市政、橋梁、鐵路、公路、水利、電力等工程的低承臺樁基礎可參照使用。本圖集所涉及樁的設計工作年限不應低于建筑上部結構的設計工作年限(本圖集設計工作年限為50年);若設計工作年限為100年時，由單項工程設計確定。
1.2本圖集預應力高強混凝土空心方樁在抗震設防烈度為8度且建筑場地類別為Ⅲ、Ⅳ類時慎用。當預應力空心方樁樁頂及承臺底面以下存在淤泥、淤泥質土等軟土?xí)r,應對承臺下和承臺間軟土進行加固或換填處理，處理的深度和范圍按各地方標準執行。當預應力空心方柱柱頂承受較大水平荷載且地基為震陷時，應根據地基、基礎、荷載等情況采取有效措施方可采用。當樁端持力層為硬質巖時慎用，如采用合適的成樁工藝(如鉆、沖成孔植樁工藝等)可采用。
1.3當基礎環境地質條件對空心方樁有中腐蝕及以上腐蝕性時,對樁身、樁接頭等應根據設計文件和現行國家標準《工業建筑防腐蝕設計標準》GB/T 50046采取有效的防腐措施。
1.4本圖集空心方樁按結構重要性系數γ0=1.0設計，單項工程應根據建筑結構的安全等級或設計工作年限對空心方樁承載力指標及構造作相應的驗算和調整。
2、編制內容
2.1空心方樁代號說明:PHS樁用于抗壓樁，BPHS樁用于有抗拔要求的抗壓樁或者抗拔樁。WPHS樁為無端板空心方樁,用于植樁法抗壓樁。
2.2空心方樁規格。
2.3空心方樁結構形狀。

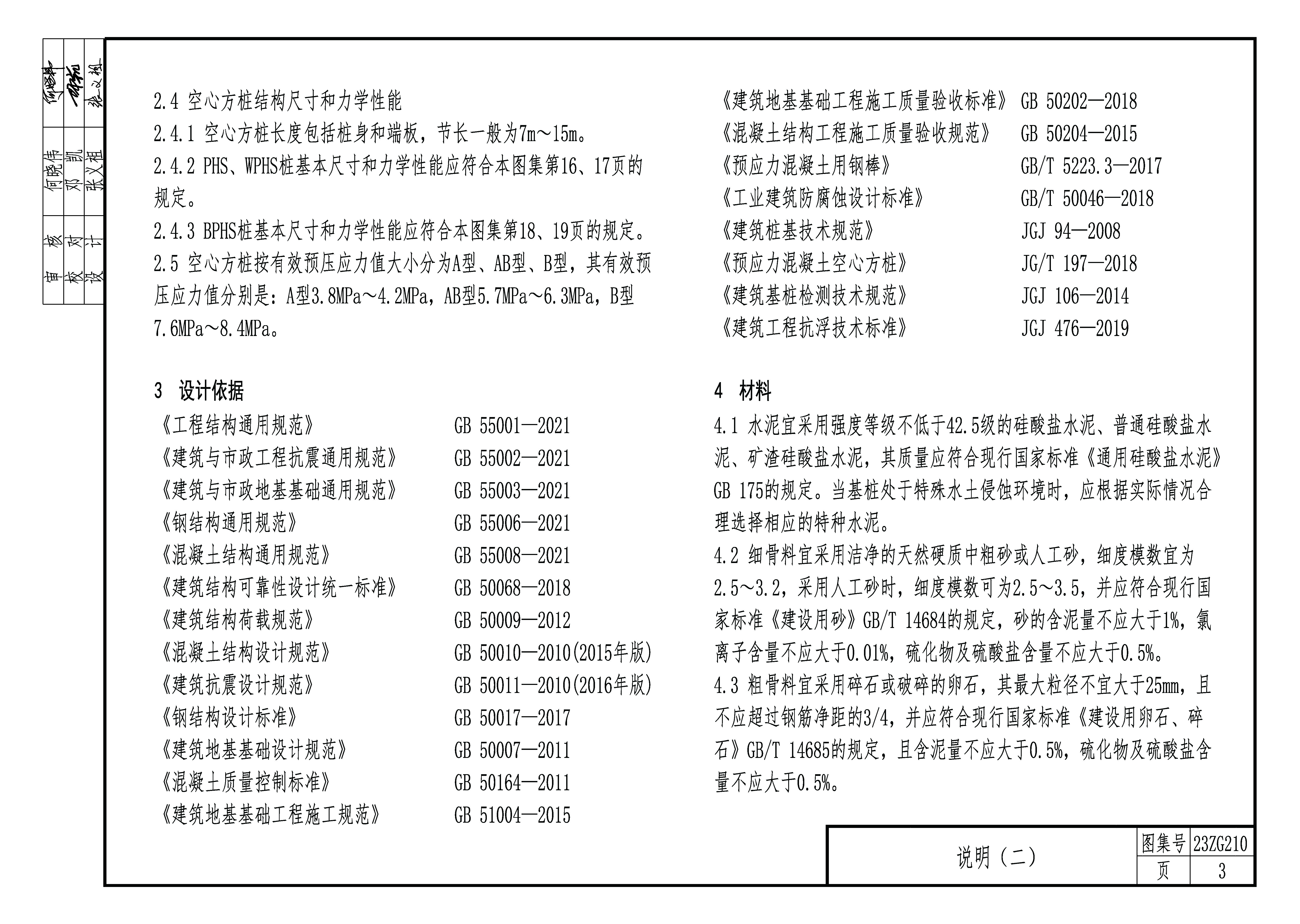

2.4空心方樁結構尺寸和力學性能。
2.5空心方樁按有效預壓應力值大小分為A型、AB型、B型,其有效預壓應力值分別是:A型3.8MPa～4.2MPa,AB型5.7MPa～6.3MPa,B型7.6MPa～8.4MPa。

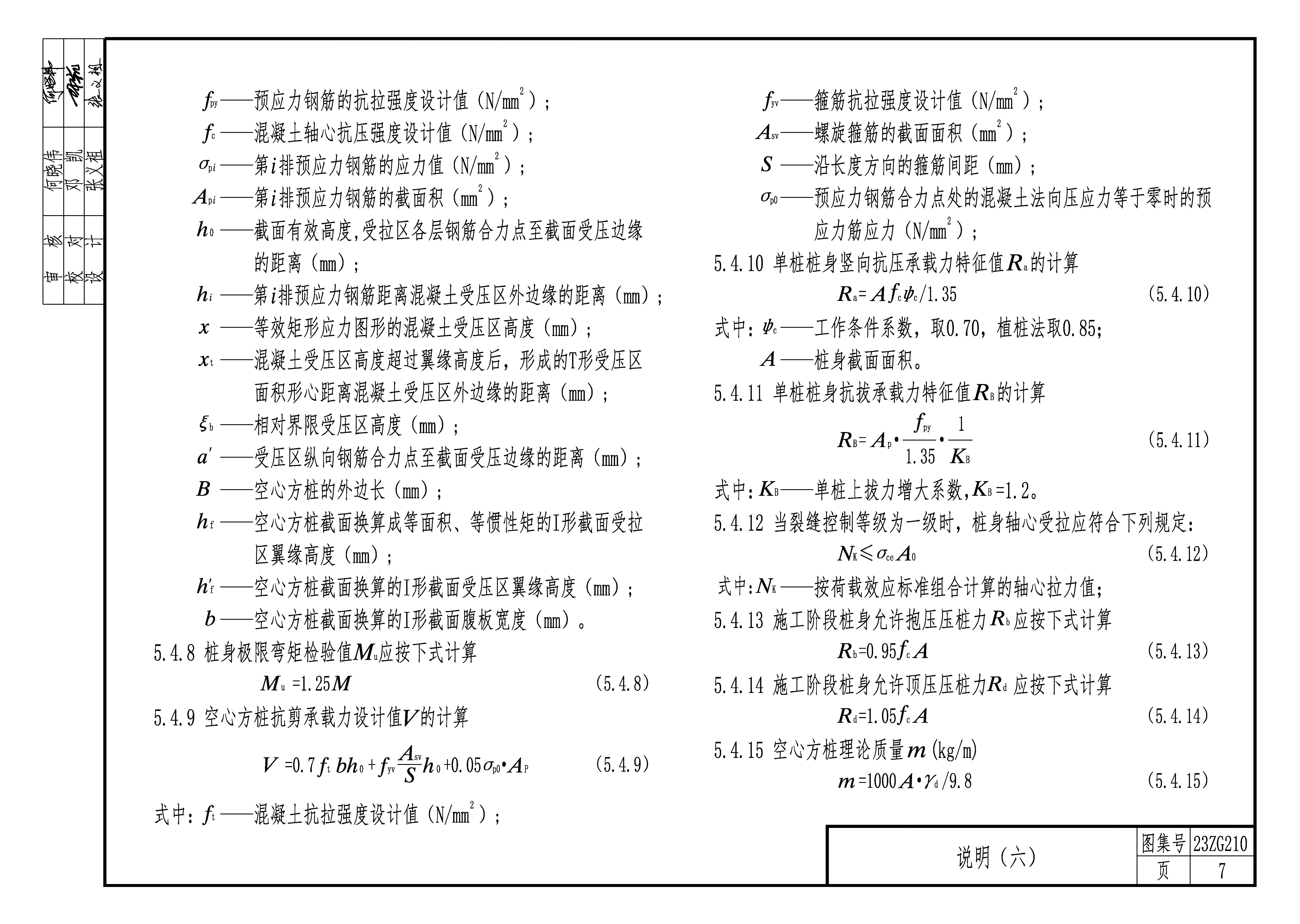

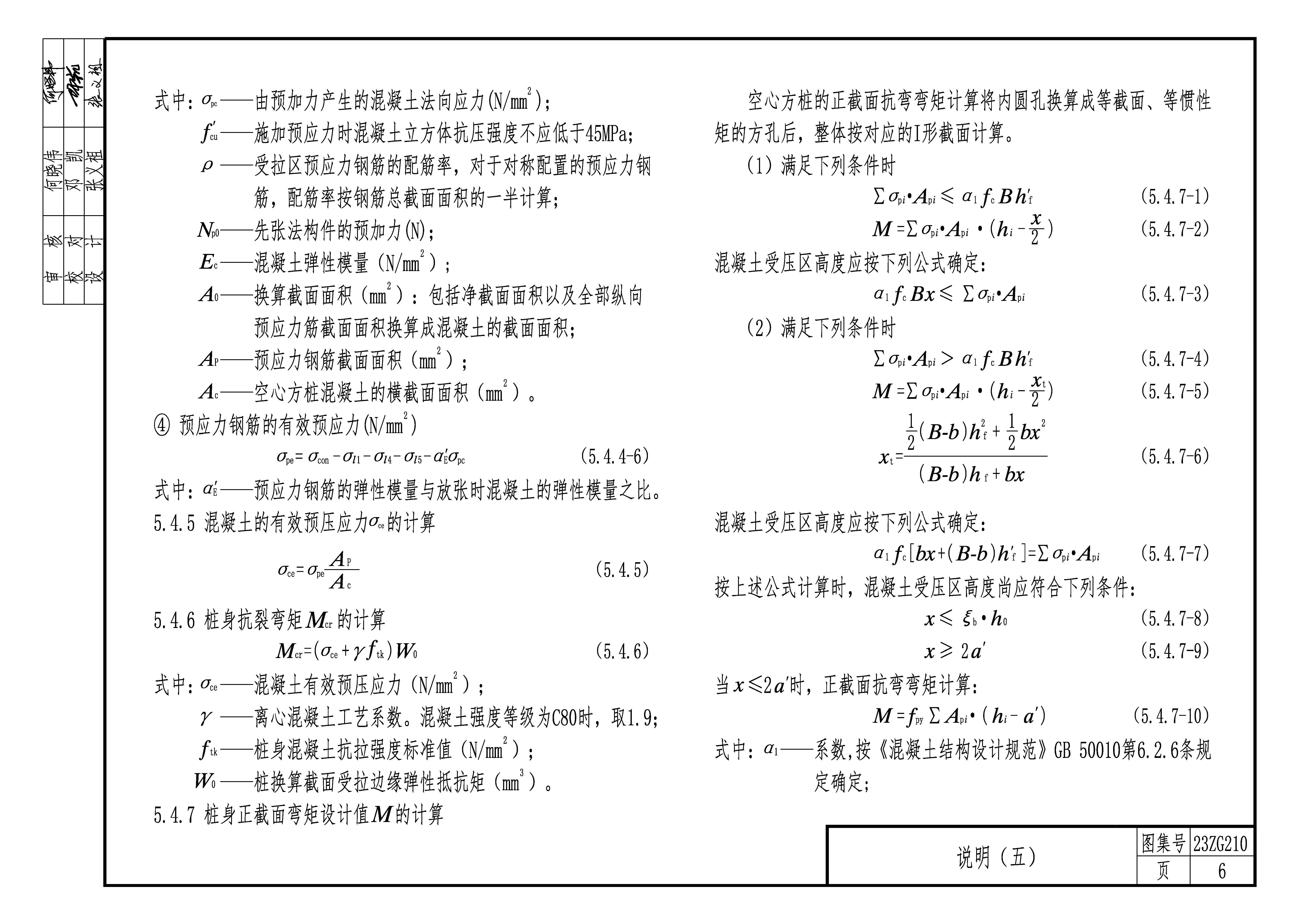

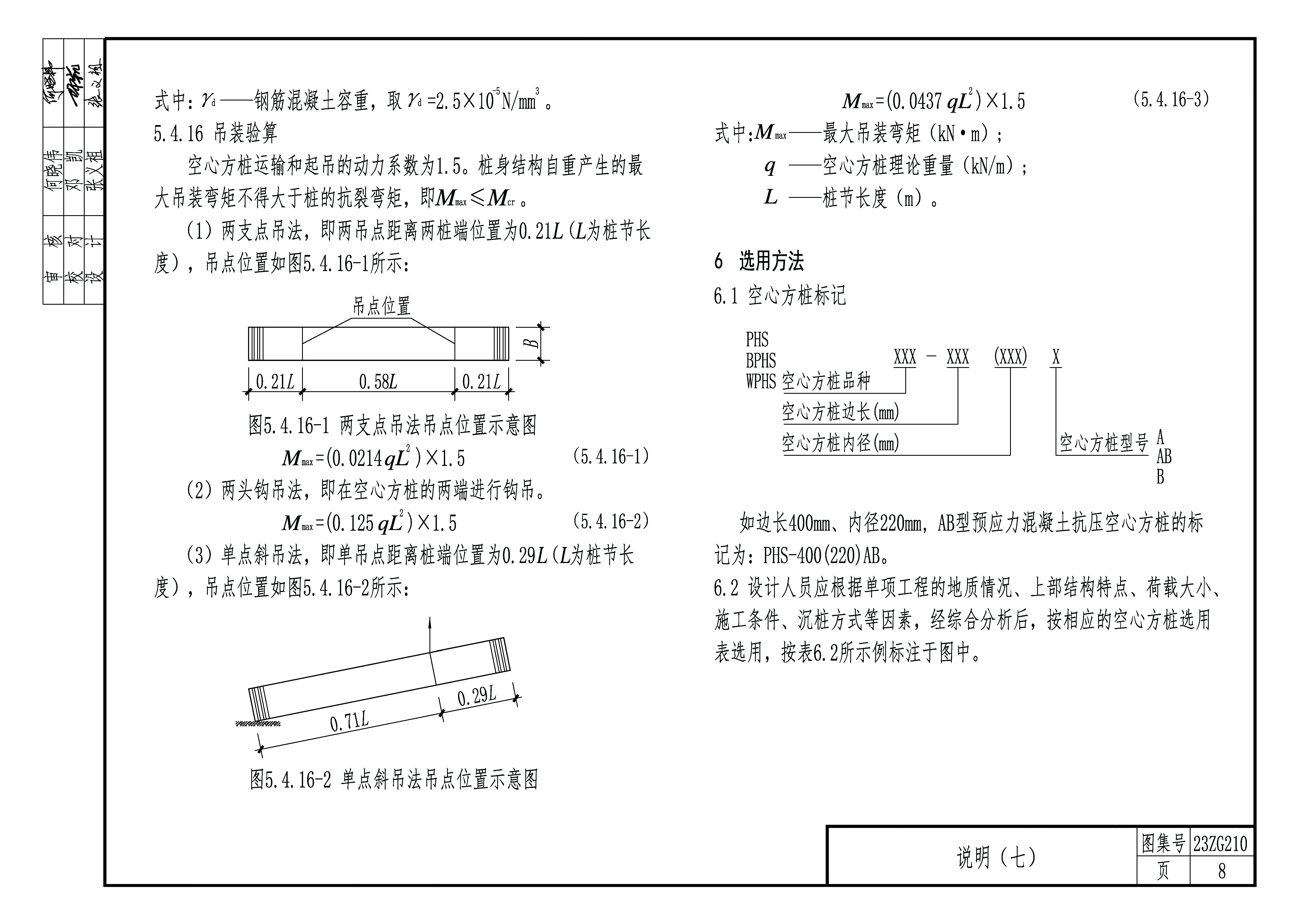

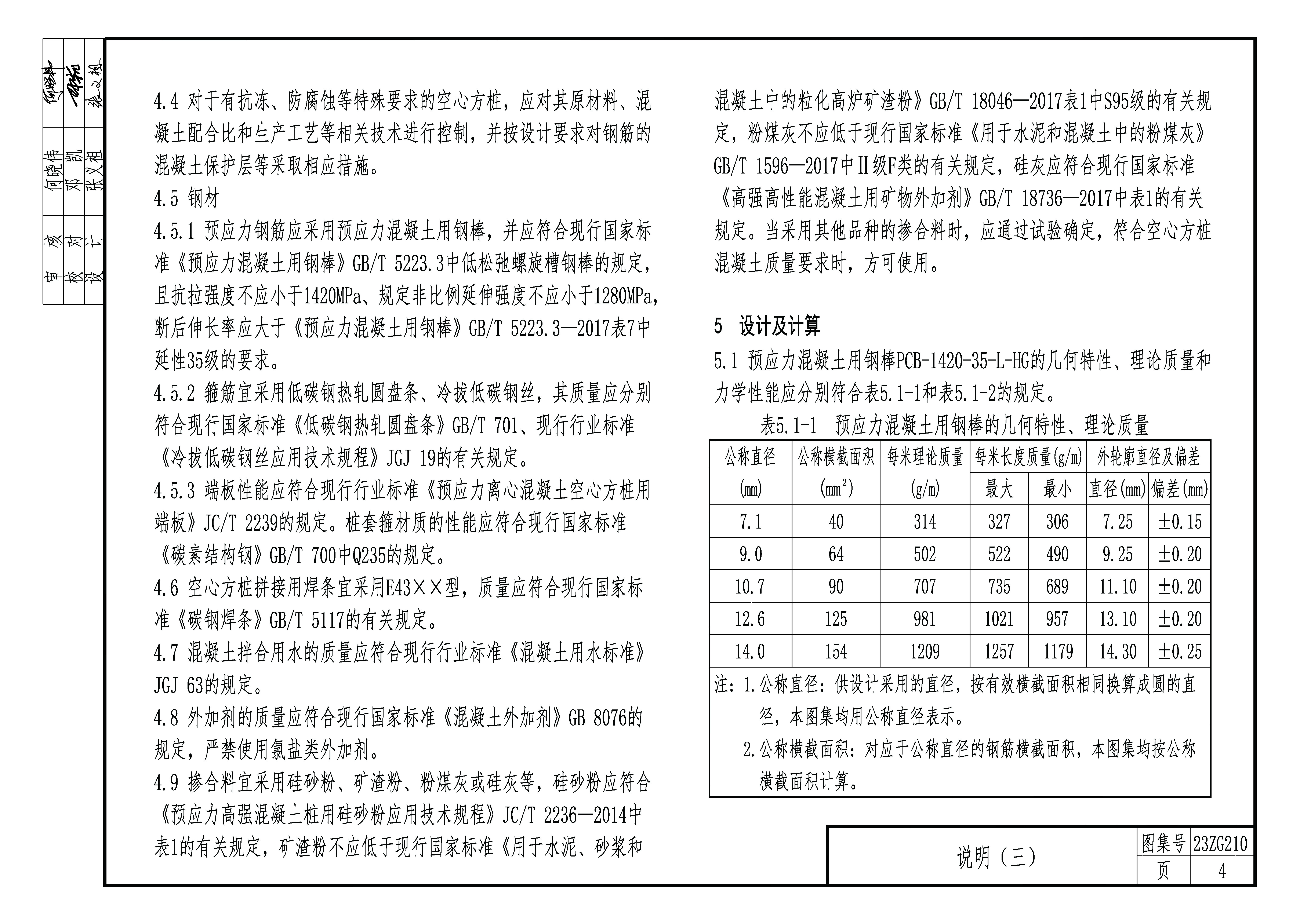

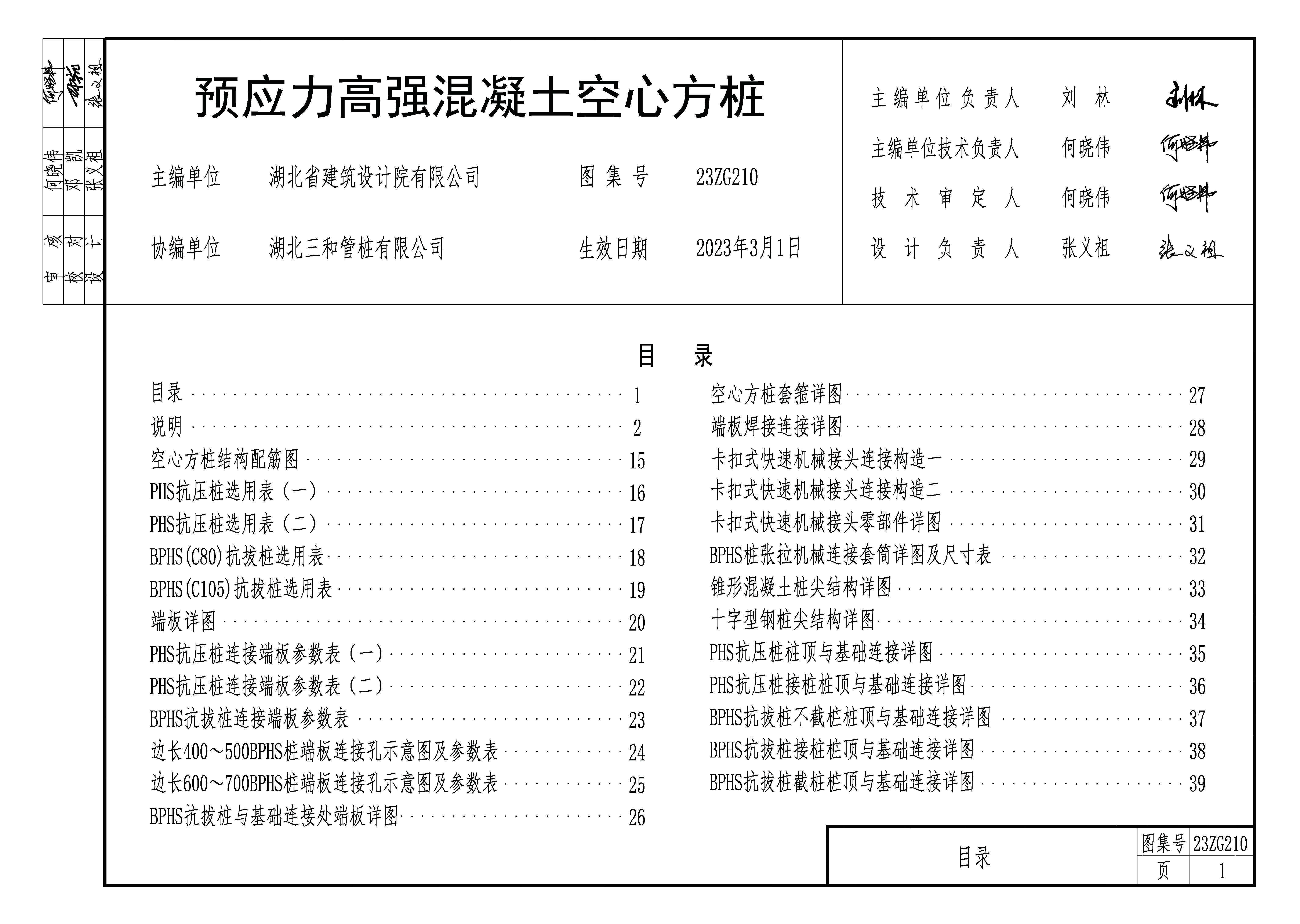

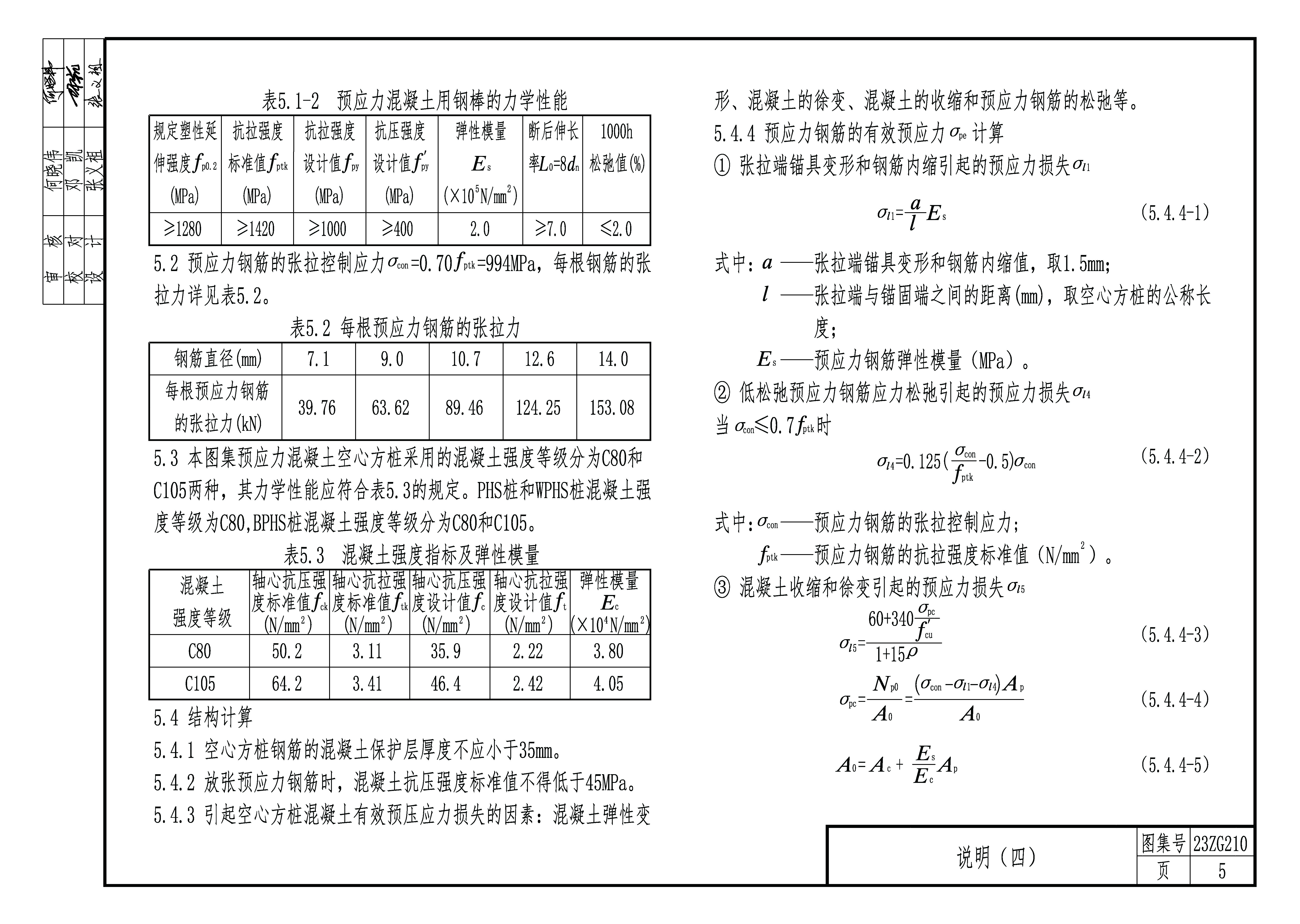

圖集部分頁面：
中南標辦電話：027-87824704? ? 發行電話：027-87813802
